PFL 분석을 통한 협동로봇 시스템의 안전거리 최적화

Safetics의 안전분석 소프트웨어 SafetyDesigner를 활용하여 안전성과 생산성을 동시에 확보하는 방법을 확인하세요.

참고 표준: ISO 10218-1/2, ISO 13855, ISO 13857, ISO/TS 15066, KOROS 1162-1

1. 일반적인 문제와 해결책

협동로봇은 '산업용 로봇'이므로, 표준에서 요구하는 방호조치가 동일하게 수립되어야 합니다. 일반적으로 작업자 접근 시 감속 및 정지하는 속도-이격감시 모드(SSM) 또는 펜스/센서 없이 충돌 힘/압력을 제한하는 동력 및 힘 제한 모드(PFL)를 사용합니다.

문제점

  • 공간 비효율성: 로봇의 운전 속도 또는 정지 요구 시간에 따라 약 1.5m~3m의 넓은 안전거리가 필요하여 공간 효율성이 크게 저하됩니다.
  • 생산성 저하: SSM 모드에서 감속 속도의 안전성을 입증할 수 없어 보수적으로 낮은 속도를 설정하거나, 최종 정지 영역만 사용하여 작업자 감지 시마다 시스템이 완전히 멈추게 됩니다.
  • 설정 불확실성: 감속 구간의 속도와 거리를 경험적으로 설정하여 안전성과 효율성 모두 확보하기 어렵습니다.

해결책

  • 안전분석 소프트웨어 SafetyDesigner를 활용하여 PFL 모드의 로봇 운전 속도가 ISO/TS 15066의 힘/압력 허용치 이내임을 객관적으로 입증합니다.
  • 이를 통해 ISO 13855 표준에서 요구하는 안전거리를 획기적으로 단축하면서도 안전한 PFL 속도를 극대화하는 솔루션을 제공합니다.

※ (참고) 유럽 시장의 요구사항

유럽 시장에서는 정지 시간 실측(STM, Stop Time Measurement)이 최신 기술 수준(State of the Art)으로 간주됩니다. 제조사가 제공하는 정지/응답 시간은 실제 현장 조건과 차이가 있을 수 있어, 실측값 없이 제조사 데이터만으로 안전거리를 계산할 경우, 사고 발생 시 안전성을 충분히 증명하지 못할 수 있습니다.

2. SafetyDesigner를 활용한 안전거리 최적화 프로세스 예시

충돌안전분석(PFL)과 안전 센서(SSM)를 조합하여, 다음과 같이 방호 대책의 안전성을 검증합니다.

영역 명칭 작업자 상태 로봇 동작 적용된 방호 조치 및 안전성 검증 방법
정상 운전 영역 감지되지 않음 최대 속도 -
감속 운전 영역
(Warning Zone)
경고 영역 진입 감속 운전 SafetyDesigner로 충돌 시 힘/압력을 분석하여 안전성과 생산성이 최적화된 로봇 속도를 도출하고, 해당 속도로 운전합니다.
정지 영역
(Protective Zone)
정지 영역 진입 보호 정지 동적 충돌을 허용하지 않는 신체 부위(머리, 목)가 충돌 가능한 영역에 작업자가 진입하면, 센서가 감지하여 로봇을 정지합니다.

2.1. 1단계: PFL 분석 (SafetyDesigner)

  • 목표: 감속 운전 영역에서 적용할 최대 PFL 운전 속도를 도출합니다.
  • 방법: 로봇 모션 데이터와 3D CAD(엔드이펙터, 작업대상물)를 SafetyDesigner에 입력하여 충돌 시뮬레이션을 수행합니다. 충돌 신체 부위는 작업자가 감속 영역에서 접촉 가능한 부위(팔, 손 등)로 설정합니다.
  • 결과: ISO/TS 15066의 힘/압력 허용치를 준수하는 최적 속도를 산출하고, 안전성을 입증하는 분석 리포트를 발행합니다.
    (본 예시: 정상 운전 2,000mm/s → 감속 운전 1,300mm/s)
PFL 분석 예시

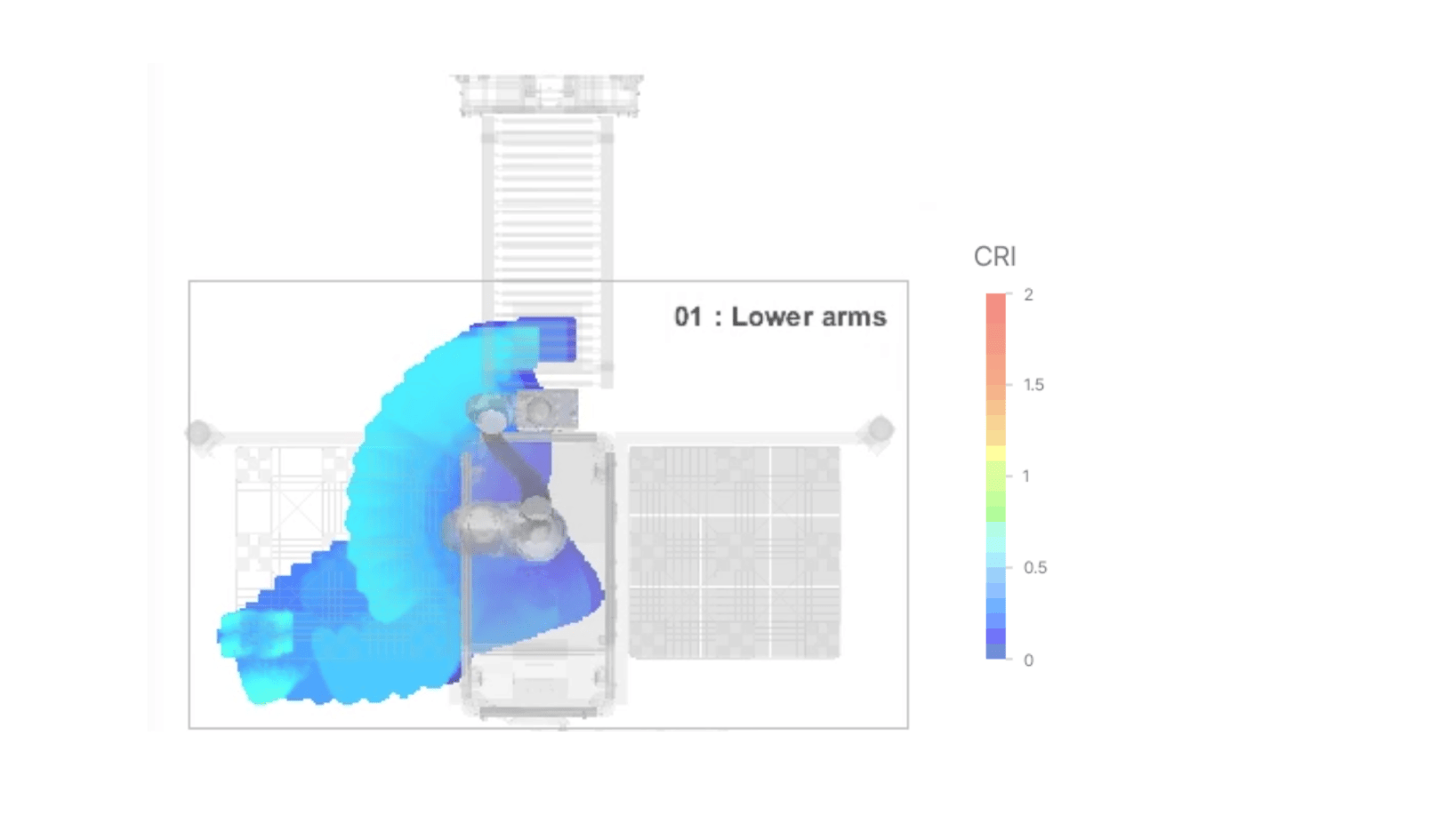

PFL 분석 결과

슬라이더를 좌우로 드래그하여 SafetyDesigner 3D 화면과 분석 결과 이미지를 비교해보세요

2.2. 2단계: 감속 및 정지 거리 계산

ISO 13855 안전거리 공식 적용
1단계 PFL 분석 결과를 바탕으로, ISO 13855의 수평 감지 안전거리 공식을 2개 구역에 맞게 적용합니다.

기본 공식: S = (K × T) + C
K = 손 접근 속도 (1,600mm/s)
T = 총 정지 시간 (센서 응답 + 로봇 정지)
C = 침투 거리 = 1,200 - (0.4 × H)
H = 센서 설치 높이 (본 예시: 300mm)

시나리오 2-1: (권장) 정지 시간 실측 방식 (STM)

측정 장비를 통해 실제 정지 시간과 거리를 측정하여 적용하는, 법적으로 가장 확실한 안전성 확보 방식입니다.

A. 감속 운전 영역 거리 (Sw):
측정 장비를 통해 최대 속도(2,000mm/s)에서 PFL 운전 속도(1,300mm/s)로 감속하는 데 필요한 로봇의 실제 이동 거리를 측정합니다.
(예시 측정값: Sw = 289mm)

B. 정지 영역 거리 (Sp):

① 기본 안전거리 계산: 실측된 총 정지 시간(Tmeasured = 0.4s)을 ISO 13855 공식에 적용합니다.
S_p = (1,600 × 0.4) + (1,200 - (0.4 × 300))
= 640 + 1,080 = 1,720mm


② PFL 최적화 적용: 1단계에서 '팔(Arm)' 충돌의 안전성을 입증했으므로, ISO 13857 표준의 팔 도달 거리 850mm를 감산할 수 있습니다.
S_p = 1,720 - 850 = 870mm

시나리오 2-2: (대안) 제조사 제공 정지 시간 활용

측정 장비가 없을 경우 제조사 스펙을 활용하는 방식이나, 현장 변수(온도, 부하 등)로 인해 유럽 등 일부 시장에서는 법적 근거로 활용하기 어려울 수 있습니다.

A. 감속 운전 영역 거리 (Sw):
제조사 제공 정지 시간(예: 0.5s)으로부터 최대 감속도(amax = -4,000mm/s²)를 역산하여 감속 거리를 계산합니다.
S_w ≈ 289mm

B. 정지 영역 거리 (Sp):

① 기본 안전거리 계산: 로봇 감속 시간(0.325s) + 센서/PLC 응답 시간(0.075s)을 합산하여 총 정지 시간 Tspec = 0.4s로 가정합니다.
S_p = (1,600 × 0.4) + 1,080
= 1,720mm


② PFL 최적화 적용: 시나리오 2-1과 동일하게 팔 도달 거리 850mm를 감산합니다.
S_p = 1,720 - 850 = 870mm

※ 중요: 최소 보호 거리 권장사항

최종 계산된 Sp 값이 850mm 미만인 경우, 작업자의 예측 불가능한 행동(예: 감지 영역 너머로 올라서는 행위)을 고려하여 최소 보호 거리를 850mm 이상으로 설정하는 것이 좋습니다.

3. 최종 결과 및 기대 효과

3.1. 안전거리 비교 분석

구분 기존 방식
(단일 보호 구역)
최적화 방식
(SSM + PFL)
감속 운전 영역 알 수 없음 289mm
정지 영역 1,720mm 870mm

이미지 위로 마우스를 이동하여 전/후를 비교해보세요

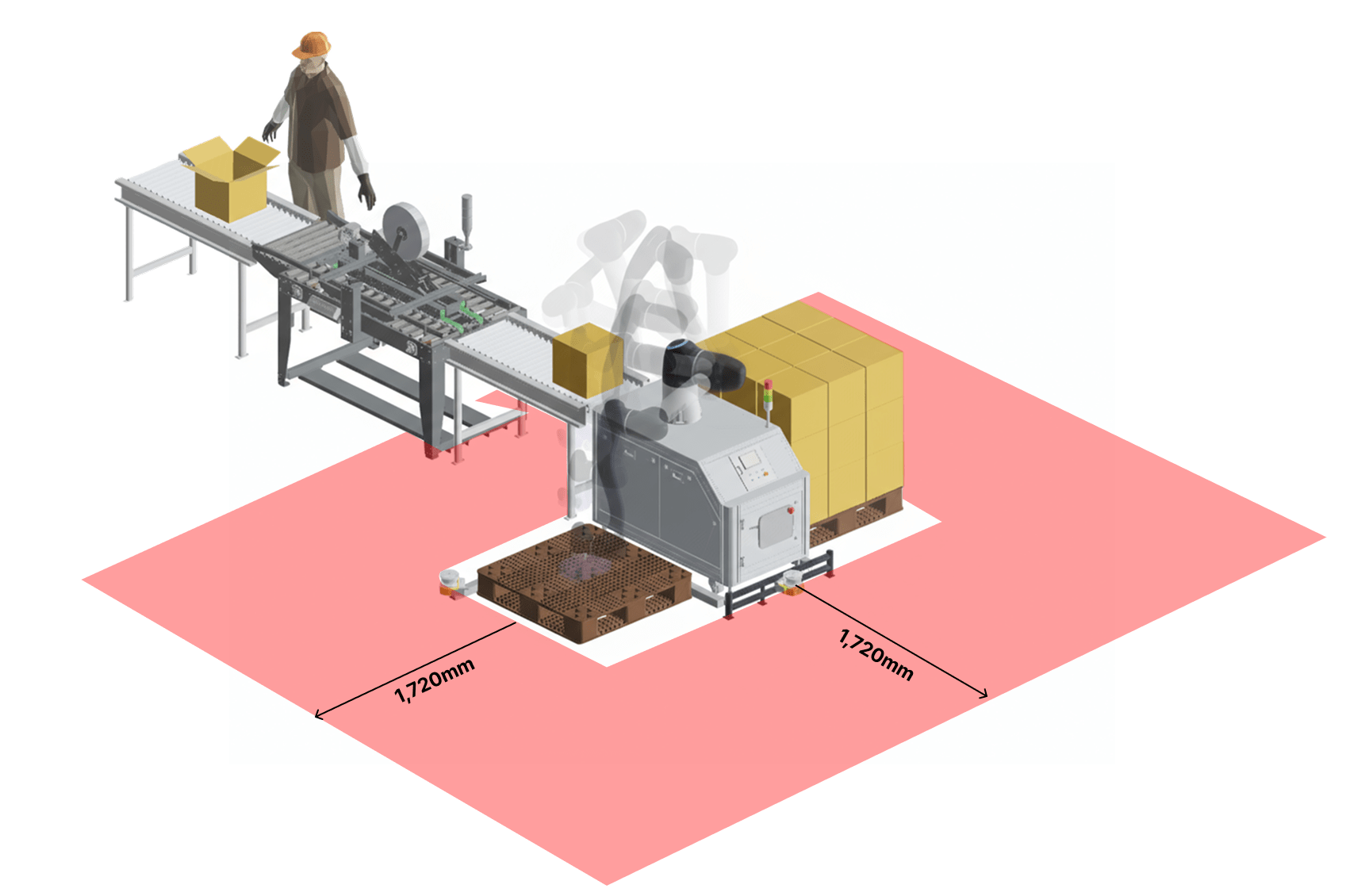

기존 방식
기존 방식
1,720mm

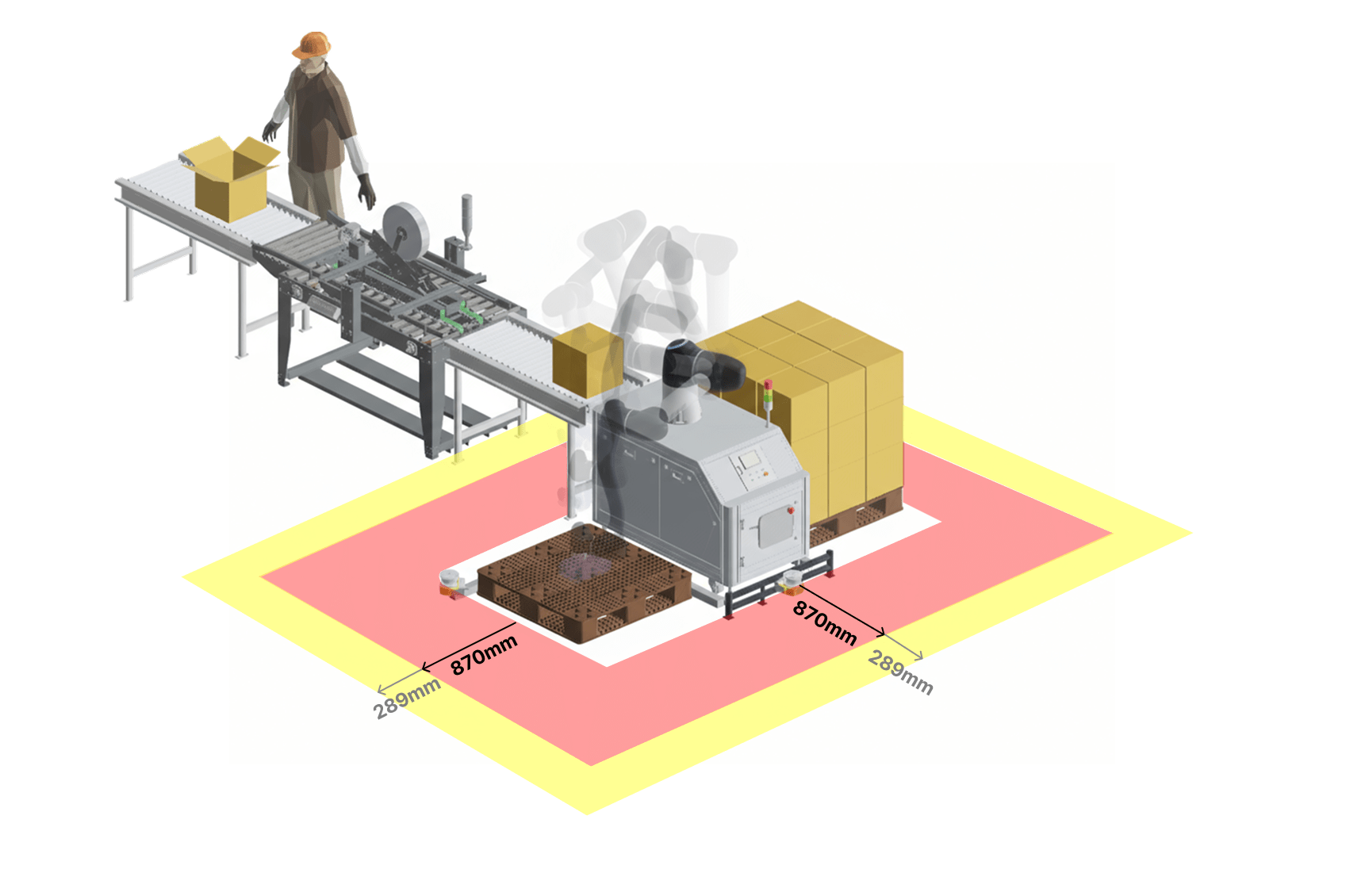

최적화 방식
최적화 방식
1,159mm (-33%)

효과 1. 안전거리 단축

33%의 안전거리 단축으로 작업 공간 효율성을 증대시키고, 설비 배치의 유연성을 확보합니다.

효과 2. 생산성 최대화

작업자 감지 시 즉시 정지하거나 안전성이 검증되지 않은 임의의 속도로 감속하는 대신, 충돌 안전성이 검증된 PFL 속도로 운영을 최대한 지속하여 가동 중지를 최소화합니다.

4. 핵심 기술 Q&A

Q1: 로봇이 '머리 높이'에서 작업해도 되나요?

A: 네, 가능합니다. 위 로봇 시스템 예시는 로봇이 정지하기 전에 레이저 스캐너로 작업자의 머리/목과 동적 충돌이 일어날 위험을 근본적으로 차단하는 것이 목적입니다. 마찬가지로, 작업자의 머리가 닿기 전에 로봇을 안전하게 정지시킬 수 있다면, 머리 높이 작업도 허용됩니다.

Q2: ISO/TS 15066의 '얼굴 65N'은 머리 충돌이 허용된다는 의미 아닌가요?

A: 아닙니다. '준정적 접촉(끼임)'과 '동적 충돌(자유 충돌)'을 명확히 구분해야 합니다. 표준에 명시된 65N은 신체가 끼였을 때(Quasi-static)의 허용 힘이며, 머리/목 부위의 동적 충돌 허용 한계치는 'N/A'(허용 안 됨)로 규정되어 있습니다.

Q3: '감속 운전'을 유발하는 센서 신호를 Fail-safe(OSSD)로 구성해야 하나요?

A: 아닙니다. 표준은 작업자 보호를 위한 '보호 정지(Protective Stop)' 기능에 Fail-safe 구현을 요구합니다. '감속' 기능은 안전성을 위한 부가 기능이므로 일반 제어 신호로 구성할 수 있습니다.

Q4: 안전거리 감산 시 왜 1,200mm(상체)가 아닌 850mm(팔)를 적용하나요?

A: PFL 분석으로 안전성을 입증한 신체 부위가 '팔(Arm)'이기 때문입니다. ISO 13857의 1,200mm는 상체를 숙였을 때의 최대 도달 거리로 머리/목을 포함할 수 있습니다. SafetyDesigner로 '팔' 충돌의 안전성을 입증했으므로 '팔 도달 거리 850mm'를 감산할 수 있습니다. 만약 1,200mm를 감산하려면 머리 충돌 안전성까지 입증해야 하나, Q2에서 설명한 바와 같이 표준상 불가능합니다.
