3D 설비 파일 또는 그리퍼 파일을 SafetyDesigner에 업로드하면, 해당 파일의 원점을 수정할 수 있는 팝업이 나타납니다.
사용자 설비 업로드 – 3D Mesher 팝업 창
1. 3D Mesher 팝업 구성

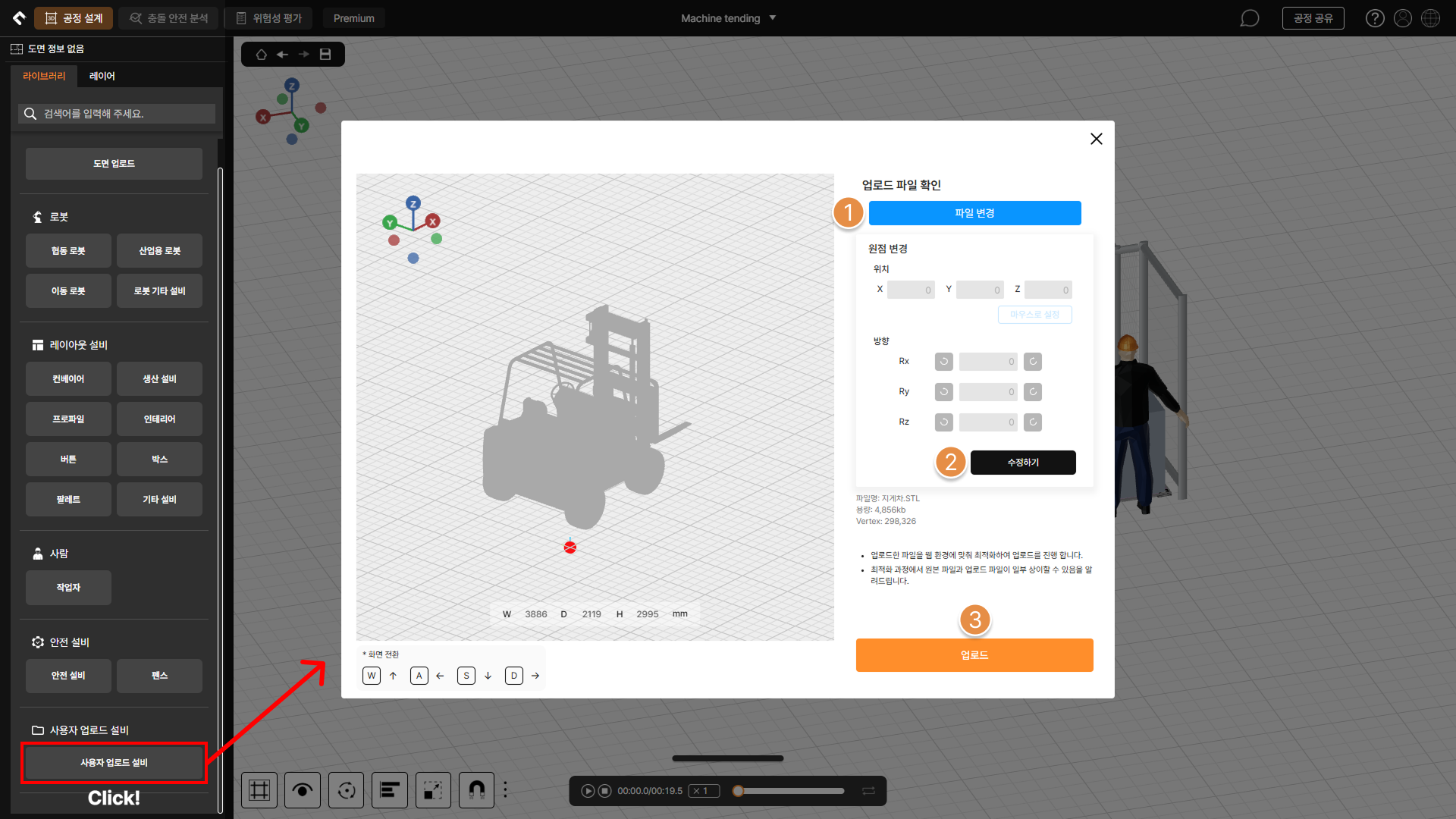

① 파일 변경
업로드한 3D 설비 파일 또는 그리퍼 파일을 다른 파일로 변경하여 새로 업로드합니다.
② 수정하기
좌표계를 수정하여 업로드한 3D 파일의 원점을 수정합니다. 수정한 원점을 기준으로 업로드한 설비를 3D 공정 설계 화면에서 회전, 이동하거나 크기를 조정할 수 있습니다.

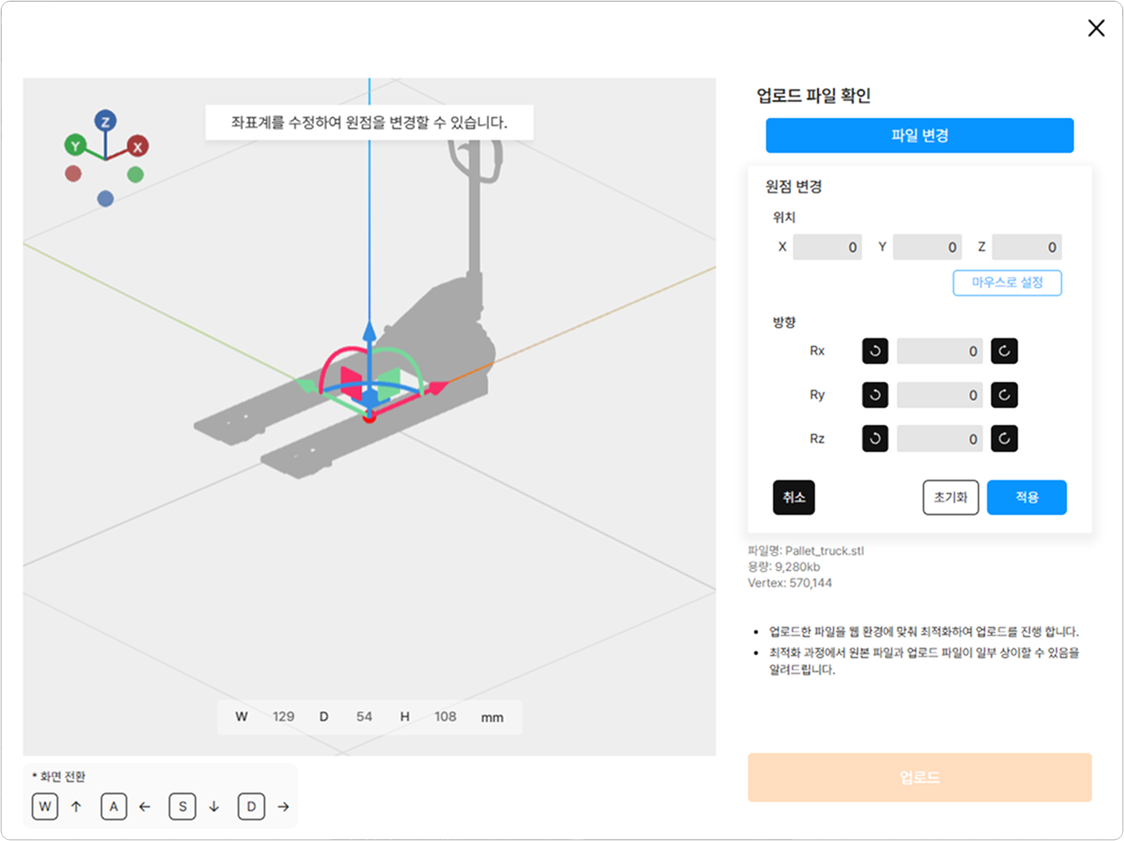

원점 수정은 팝업 화면 오른쪽의 입력칸에 수치를 직접 입력하여 수정하거나, 3D 화면에 나타나는 피봇 컨트롤러를 마우스로 드래그하여 수정할 수 있습니다.
③ 업로드

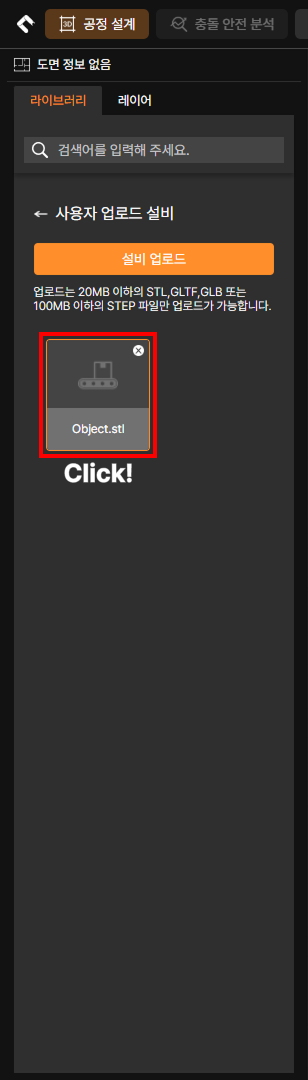

원점 수정을 완료하고 업로드 버튼을 클릭하면 해당 파일이 공정에 업로드되며, 사용자 업로드 설비 목록에서 업로드된 설비를 확인할 수 있습니다.
